5月17日から22日の間、
UE4を利用した学習コンテスト、アンリアルクエストが行われました。
https://www.unrealengine.com/ja/blog/unrealquest-01-archives?sessionInvalidated=true
初級編サンプルが公開されたのでそちらを解析したのをまとめました。
https://epicgames.ent.box.com/s/a6usckg3g8h4mh4nkl811nt78wpdf423

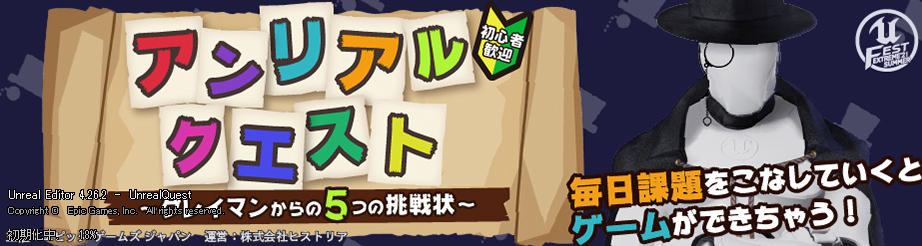

いきなりブート画面がこれです。
テンションあがります!
ダメージ床)
BP_Spike

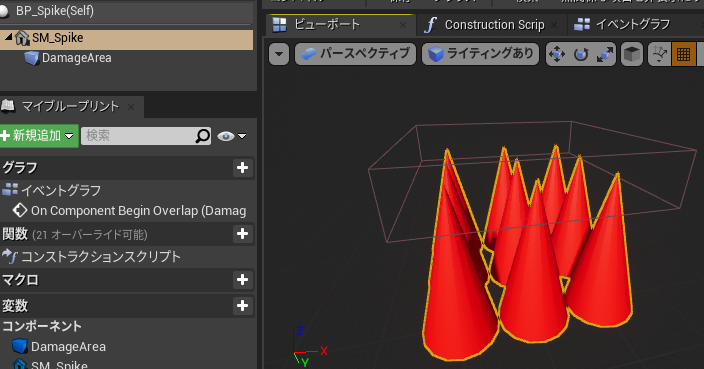

床のとげのモデルは、おそらくジオメトリで製作したものと思われ、
9つのとげモデルを1メッシュとしていました。

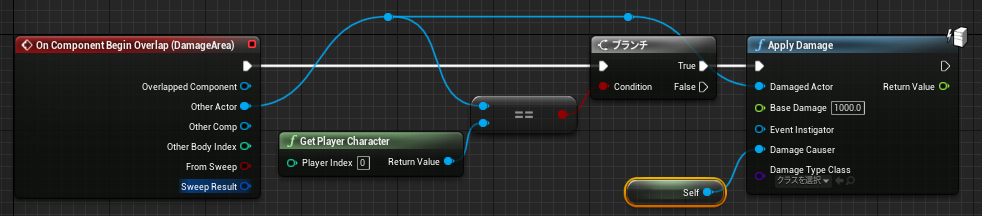

ダメージ部分はボックスコリジョンコンポーネントですね、
オーバーラップイベントとしてGetPlayerCharacterでプレイヤーかどうかを判別し
ApplyDamageノードを利用しダメージをあたえている。
ただそれだけの処理のようです。
落下床)
BP_FallingFloor

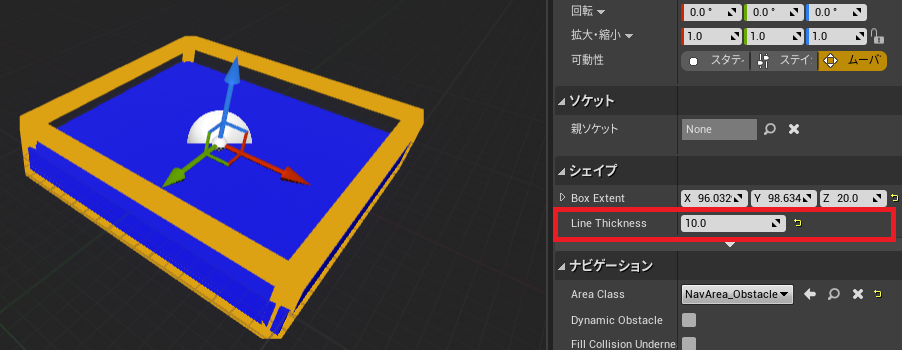

コリジョンのワイアーフレームの太さはこちらのLineThicknessで変更できます。
(これはとても利用価値のある有益な情報です!!)

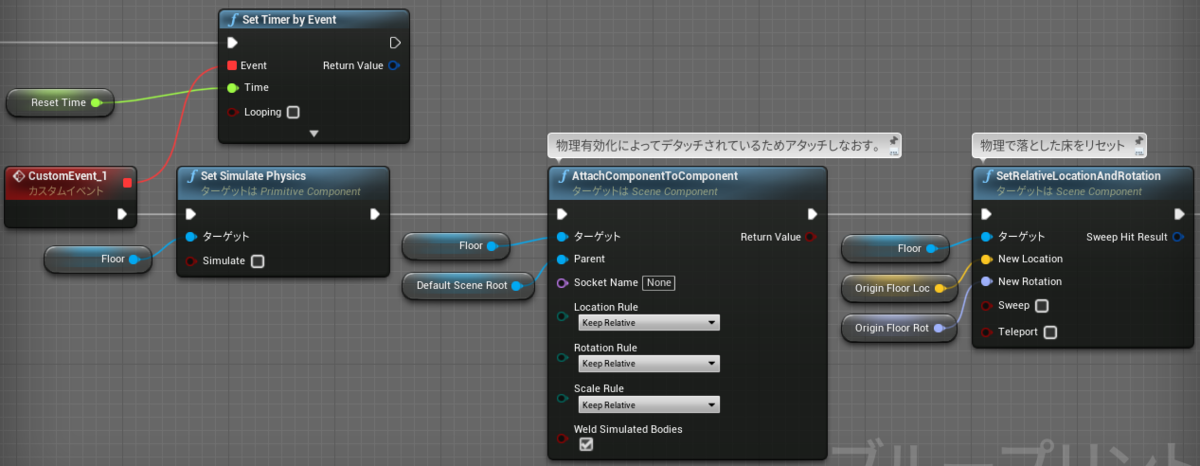

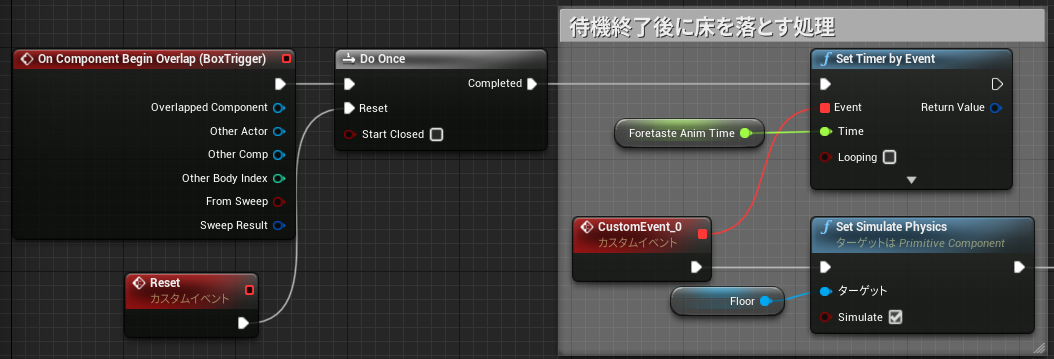

ボックスにオーバーラップすると
SetTimerByEventノードを利用し一定時間後、物理を有効にすることで落下させています。
落下後レベルをリスタートすることなく、
一定時間後落下床を元の場所にもどし再開する。非常に丁寧な作りになっています。
(しっかりしています)
アニメーション付 落下床)
BP_FallingFloor_WithAnim

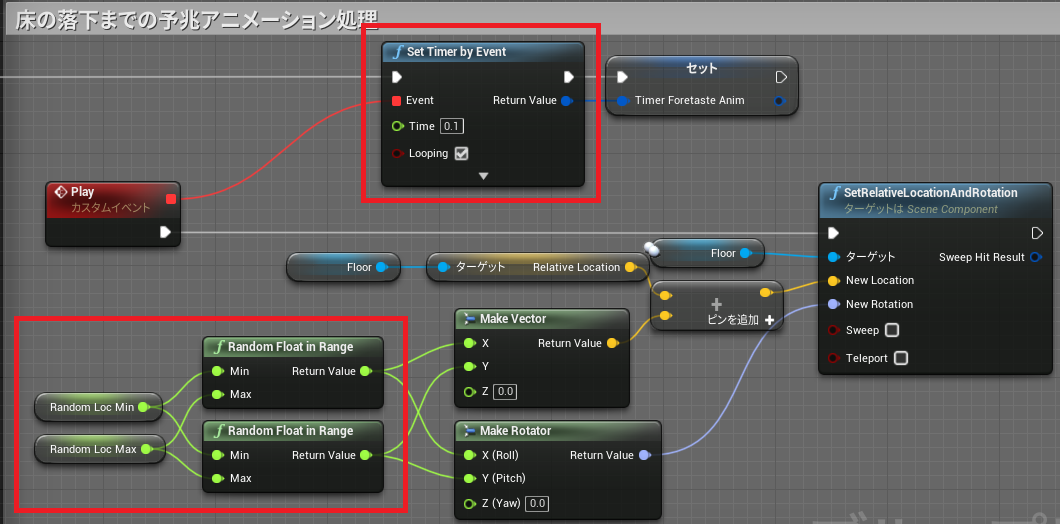

落下床のアニメーションは、
タイムラインか?と思いきやSetTimerByEventを利用した、
一定時間ごとにメッシュの向きをランダムで変化させることにより作成しています。
(なんかアニメーションがカワイイです!)

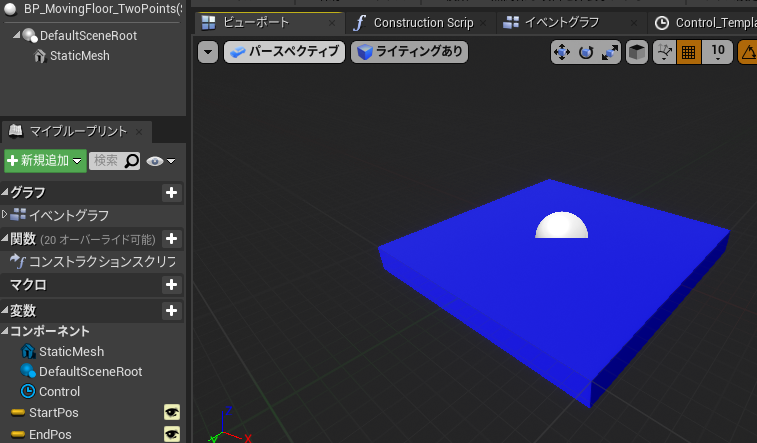

移動床(2点間))
2点の間を補完する移動床です。

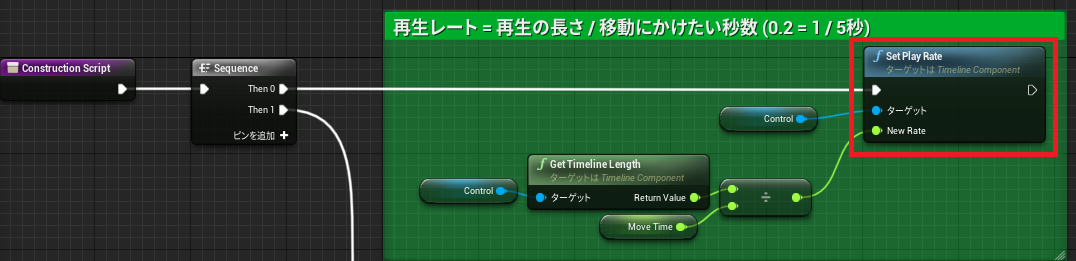

コンストラクションスクリプトで
TimeLineComponentに対して、PlayRateを利用しタイムラインの再生速度を指定しています。
(タイムラインの再生速度指定方法は実は知りませんでした。あるだろうけども)

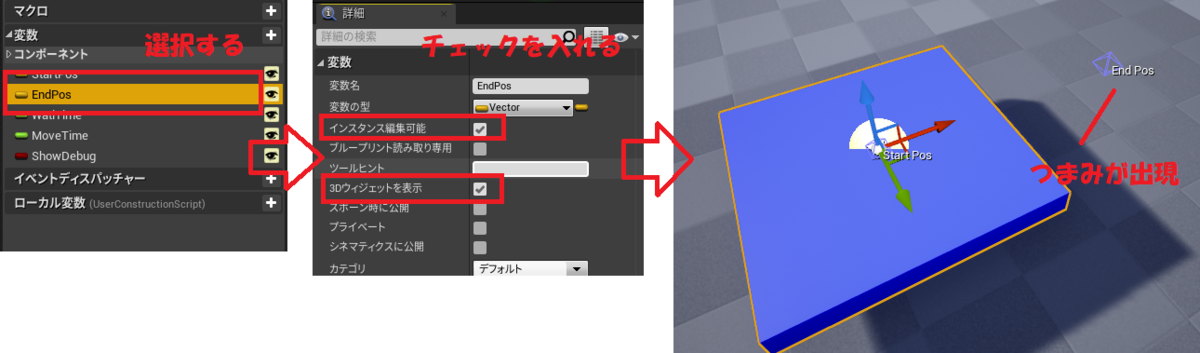

StartPos GoalPos変数に
・インスタンス編集可能
・3Dヴィジェットを表示
の指定を行うことで、ビューポート内でマウスで編集可能にしています!
(こんな方法知らなかった!!)

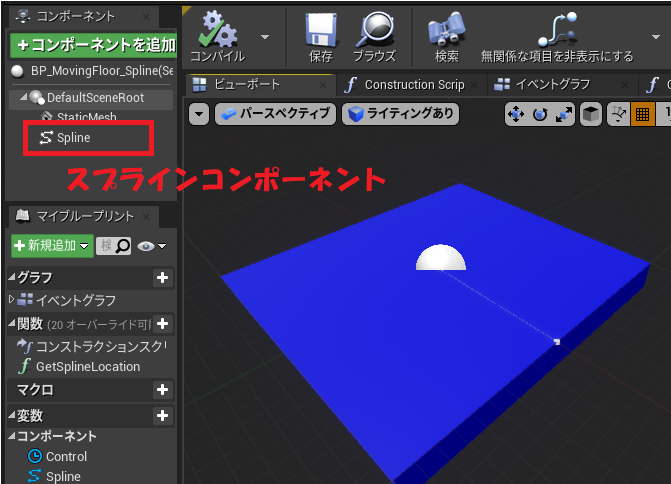

移動床(スプライン))
スプラインの上を補完する移動床です。
スプラインコンポーネントをいじることで、
移動ルートを変更することができます。

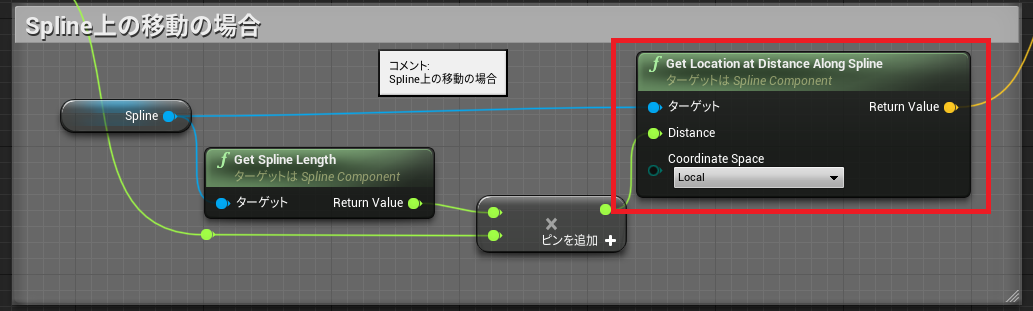

スプラインはGetLocationAtDistanceAlongSplineノードを利用して
スプラインの指定した距離上の座標を取得することができます。
(個人的には、実は2点間移動床の方が新しい発見がありました)
ジップライン)
BP_Zipline

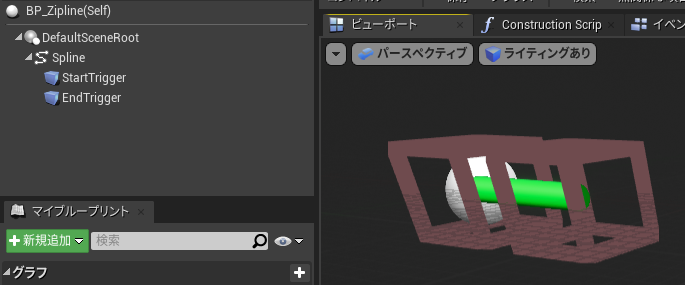

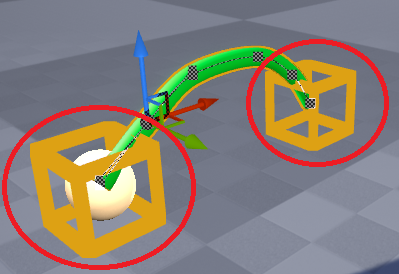

コンストラクションスクリプトでは
スプラインコンポーネントと開始位置と終了位置に
自動的に接触ボリュームが配置されているようにしています。

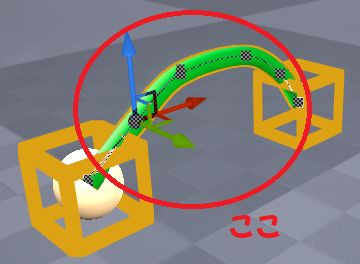

このように接触ボリュームがアタッチされます

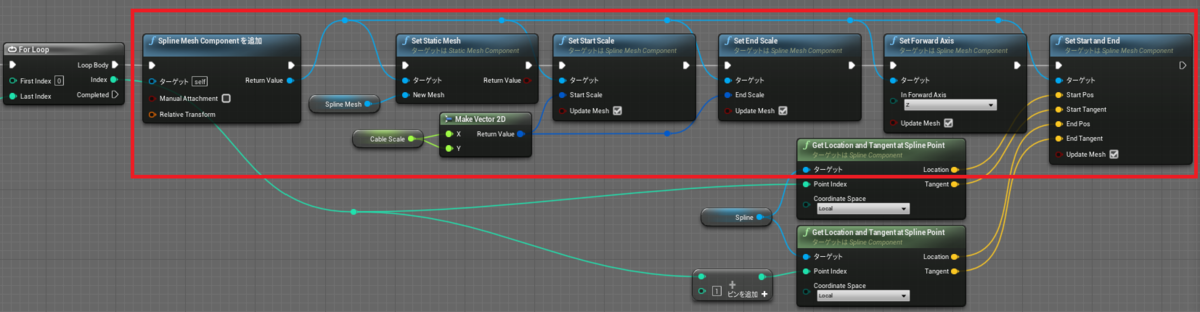

さらにコンストラクションスクリプトでは
スプラインコンポーネント上にスプラインメッシュコンポーネントを追加しています。
これは最終的な挙動には変わらないのですが、
ジップライン上にケーブルが貼っているように見た目上指定しています。
こんどはこっちの方です。
見た目上のケーブルを作っています。
(キングダムハーツのスノーボードステージの空中を張ってるやつとかこれなのかなぁ)

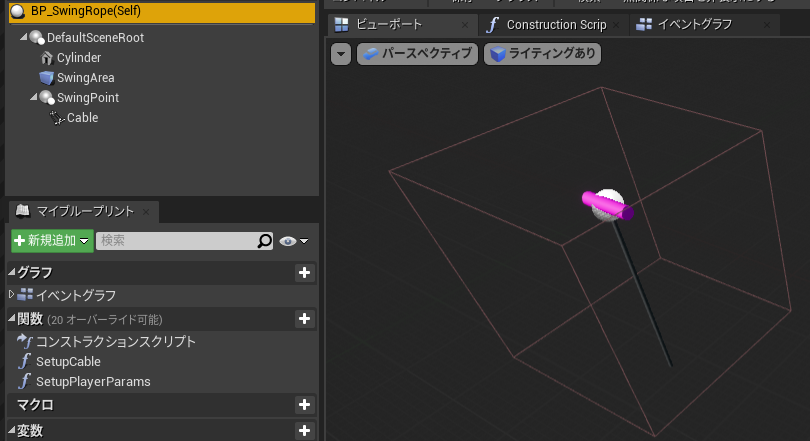

ターザンロープ)
BP_SwingRope

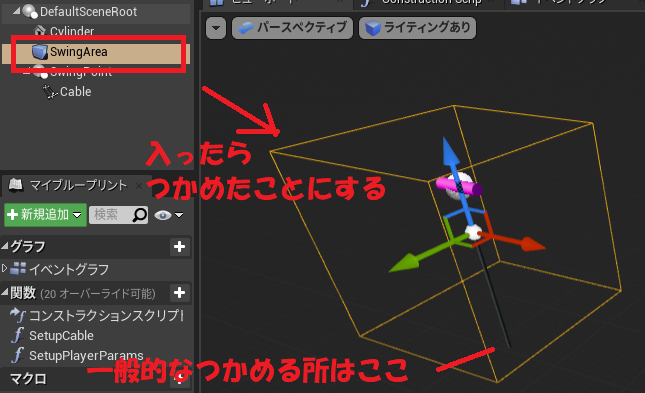

ロープをつかんだ判定。
ロープの持てる部分にボリュームがあるようにはしていません。
※エリア内に入ったら、ロープのつかめる部分が遠かろうがつかめるようになっています

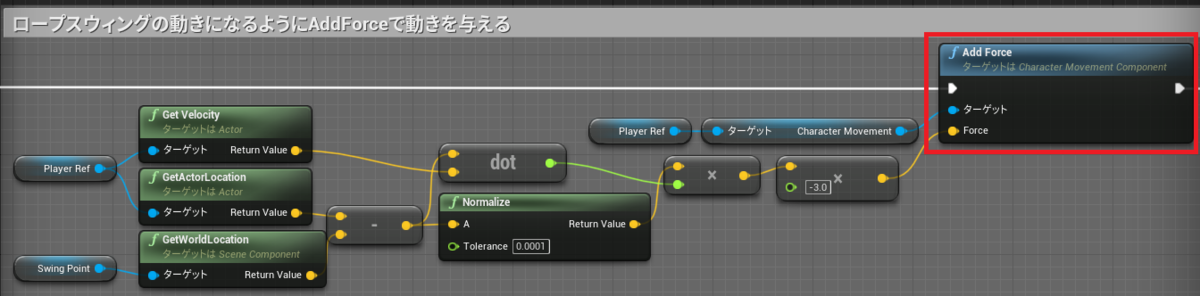

そして、Tickでは
ボリュームにオーバーラップしてから、エンドオーバーラップするまでの間
プレイヤーのCharacterMovementに対しAddForceで移動させるようにしています。

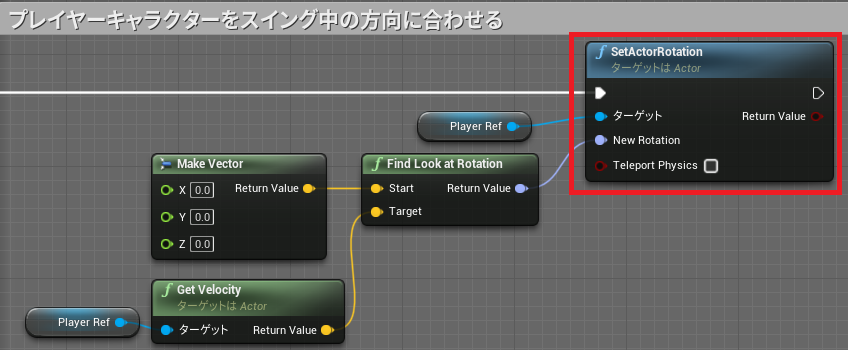

向きもその移動の方向に合わせています。
ではこのケーブルは何なのか?
ターザンロープとはケーブルに捕まるものではないのだろうか?
そう思う人もいるかと思います。
しかしながら、このケーブルはただの飾りです。見た目です。
※ケーブルなしでも透明なターザンロープにつかまりゲームが実現できる。
そのうえで、見た目としてプレイヤーにつなげているだけのものになります。

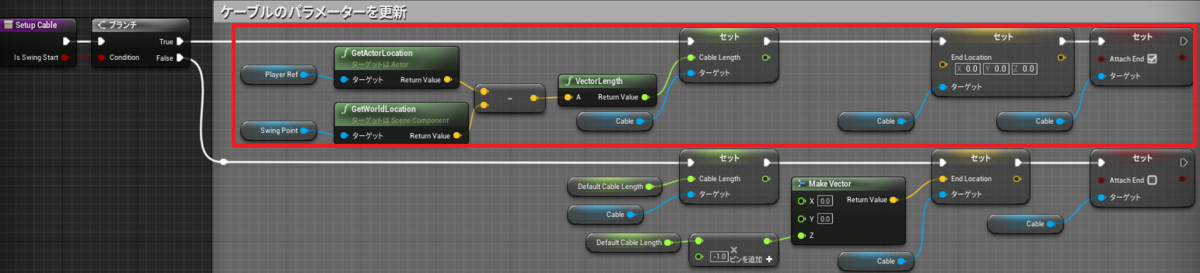

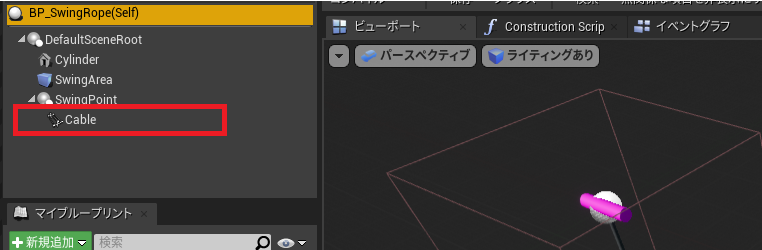

ボリューム内に入った時にケーブルをプレイヤーに対してアタッチしています。
そのほかBP_SwingRopeでは、
話した瞬間ふわっと飛ばすとか、こだわりの処理が含まれています。
つまり、無くても動く処理も含まれています。
(なかなかの大作ギミックだ)

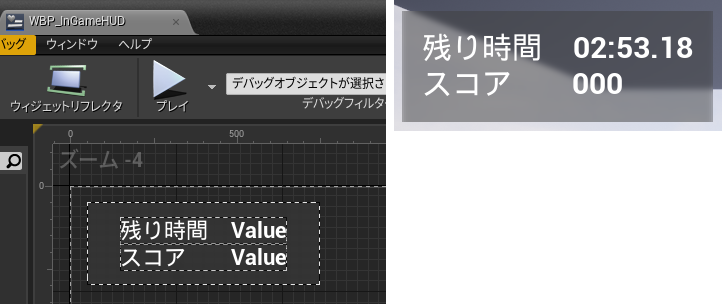

ヴィジェットBPの生成)
WBP_InGameHUD
スコアなどのヴィジェットBPはどこで生成するべきか?
ゲームモードで生成しても動くし、プレイヤーのBPで生成しても動く、
多くの参考書ではレベルBPで生成しているものも多くあります。

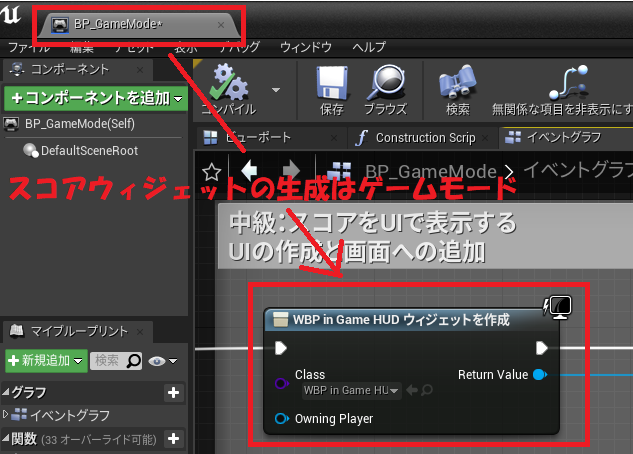

サンプルでは、
「ゲームモードで生成しています」
スコア表示は、ゲームのルールに関数ものなので
ゲームモードのBPで生成する作りにあるのは適切と思います。
エネミー)
BP_Enemy
まずビヘイビアツリーは使用していません。
ビヘイビアツリーは難しいと思うし、必要なゲームでもないです。
(サンプルが使用していないのだから、今後製作するゲームにおいて、
ビヘイビアツリーは利用しない。というのも重要な選択肢とおもいました。)

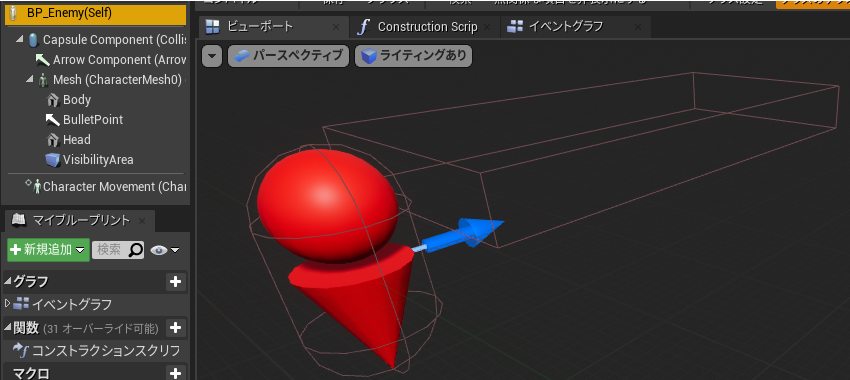

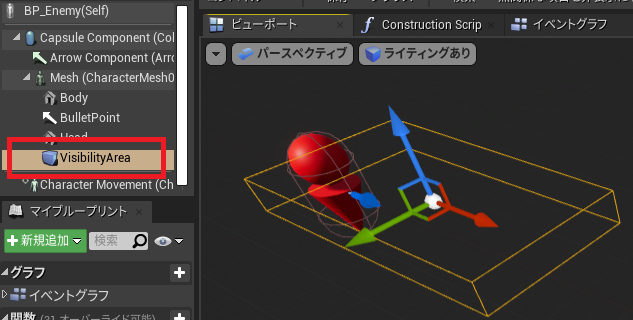

敵の視覚に入った判定、
サンプルではボリュームを利用して、敵に見つかったかどうかを判別しています。
(一般的にはレイトレースを利用する場合もあります)
見つかったら、
ルート移動と弾を発射を実行しています。

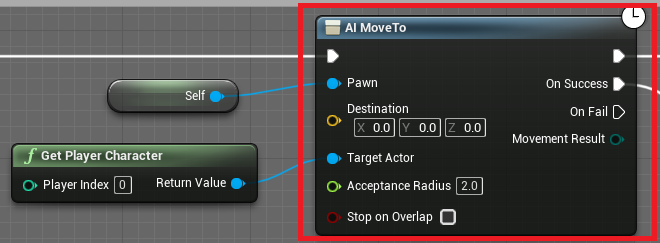

ルート移動はAIMoveToノードを利用しています。

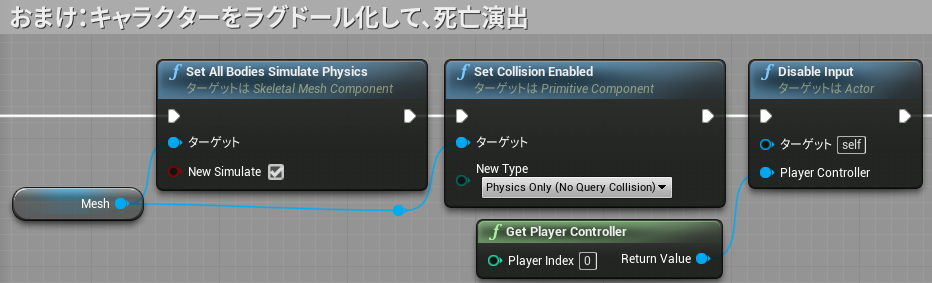

発射した弾に当たったPCは、BP_Playerで
SetAllBodiesSimulatePhysics、SetCollisionEabledノードを利用しラグドール化しています。
また入力の無効化はPlayerControllerのDisableInputノードを利用しています。
またエネミーからプレイヤーへの攻撃は
当たったらダメージというもの製作しています。

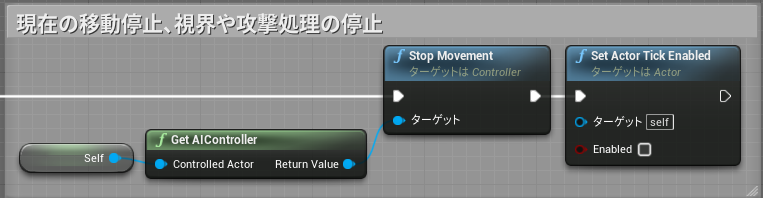

敵死亡時の処理、
StopMovementを利用し移動を停止

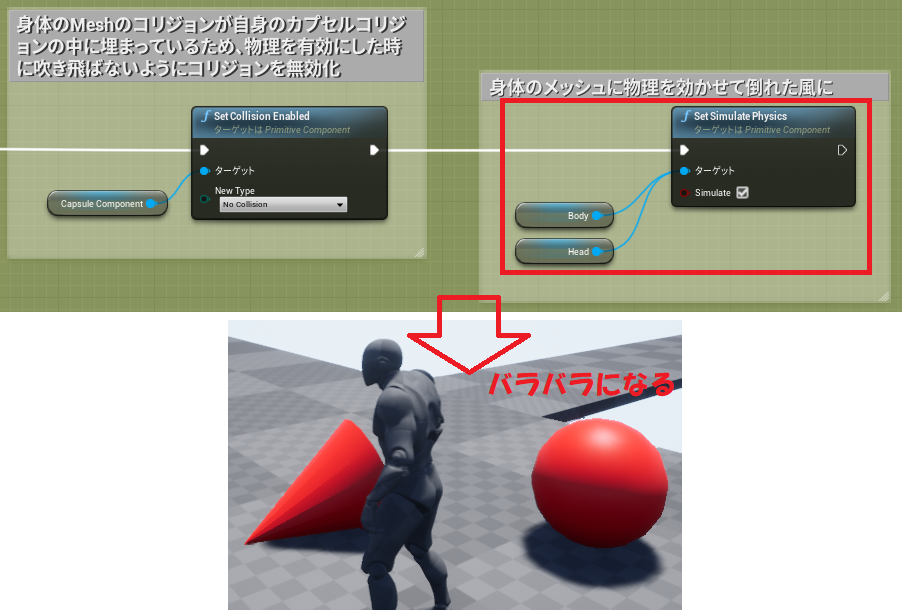

死亡演出は少々カワイイ死亡処理を採用しているようで、
頭とボディにわからたエネミーを
物理に任せてバラバラになるようにしてあります。カワイイ
ゴール)
BP_Goal

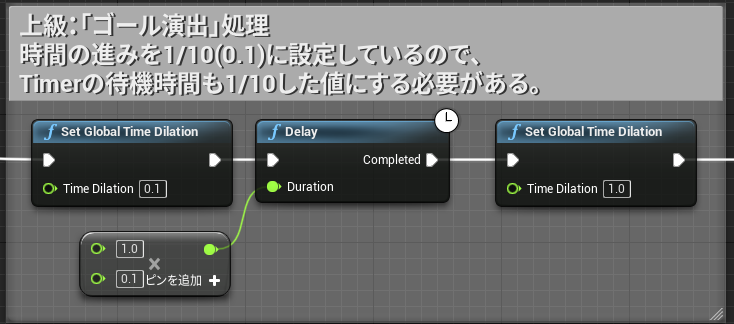

ゴールBPに接触すると、
SetGlobalTimeDilationノードを利用しスロー演出をいれています。カッコイイ
ヴィジェット
WBP_Result

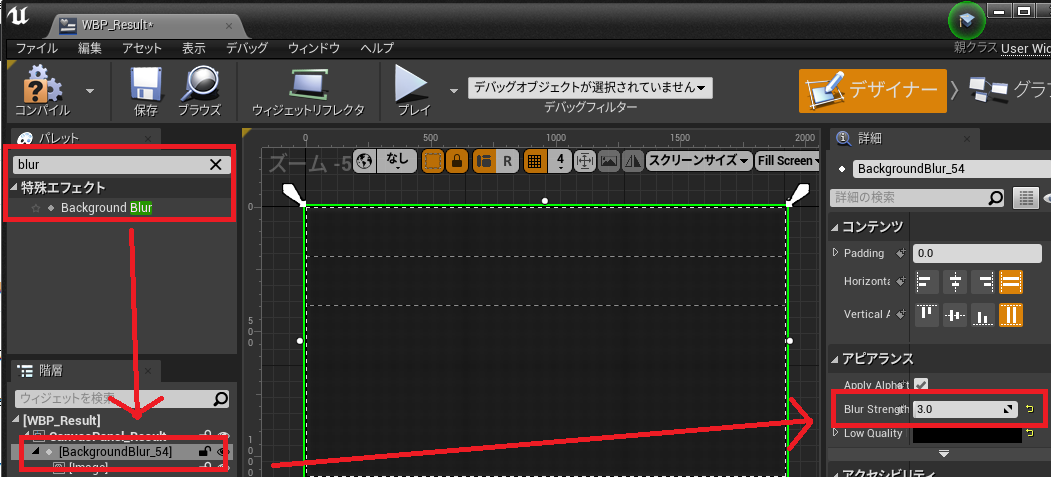

BackgroundBlueを利用して
背景をぼかすような処理をしています。

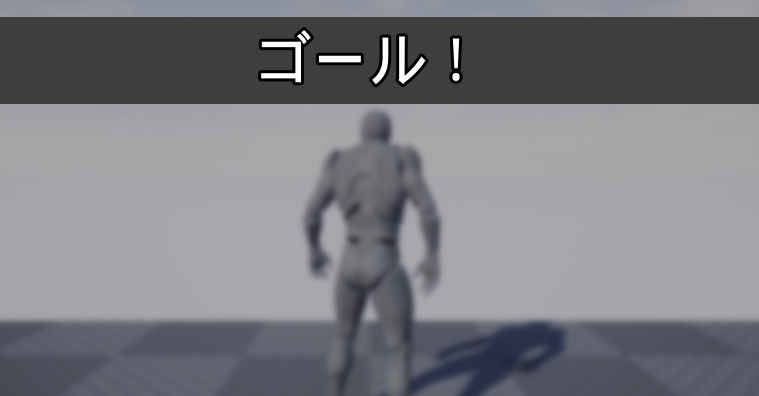

実際こんな感じに表示されます。
Spacer
7月14日に放送されたアンリアルクエスト解説編中級・上級によると
https://www.youtube.com/watch?v=xxFZraWma68

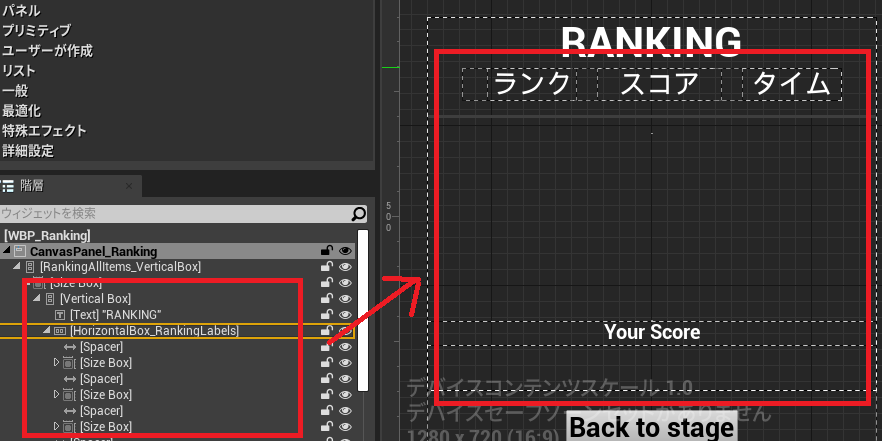

こんな風にVerticalBoxとHorisontanBoxにSpacerを組み合わせてキレイにレイアウトを作っていた。

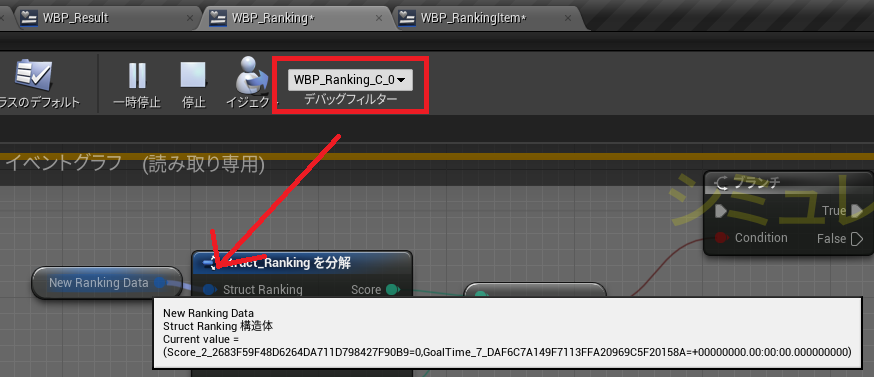

解説編中級・上級の動画を見ていて初めて知ったのがこちら、
デバッグフィルタを指定することで実行中に変数の中身を見れるということでした。
これはとても有益な情報でした。
