UE4:オンラインラーニング(テクスチャのブレンドとタイリング )

UE4オンラインラーニング
頂点カラーを使ったテクスチャのブレンドとテクスチャのタイリング
を受講した際のおぼえ書きです。

https://learn.unrealengine.com/course/3536561

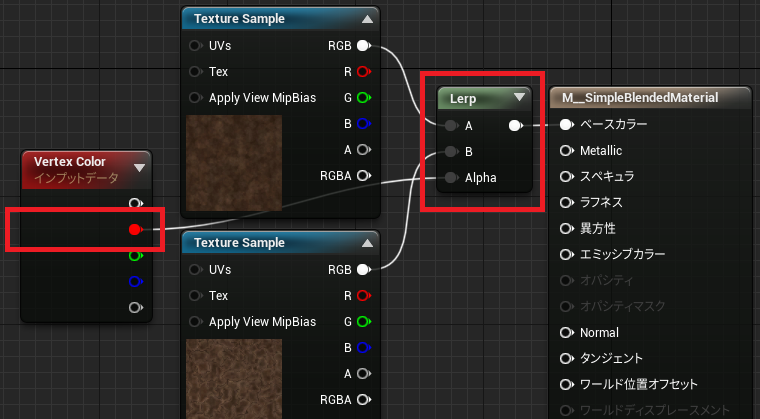

頂点カラーによるテクスチャのブレンド方法
VertexColorノード、Lerpノードを利用すれば、
頂点カラー(赤)に応じテクスチャをブレンドするマテリアルを作成することができる。
f:id:toncrimentan_w:20210116133608p:plain



ペイントの仕方
・モードをメッシュペイントに変更
・書き込みたいチャンネルをせんたく
・カラーを選択
・で直接ポリゴンにペイントします。
TIPS:
カラーはアイコンでだけでなくShiftを押しながらペイントすることで
描きたい色を変更することができます。

f:id:toncrimentan_w:20210116133847p:plain



ノードの複製ショートカット
・複製したいノードを選択
・Ctrl+W



TextureCoordinate
f:id:toncrimentan_w:20210116134105p:plain

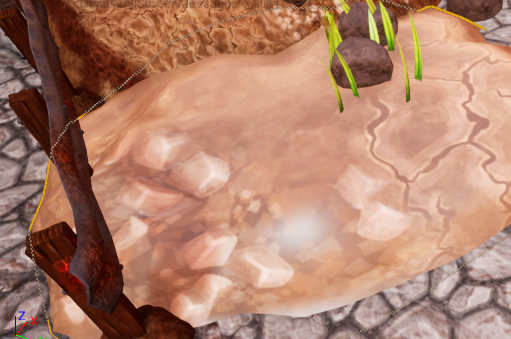

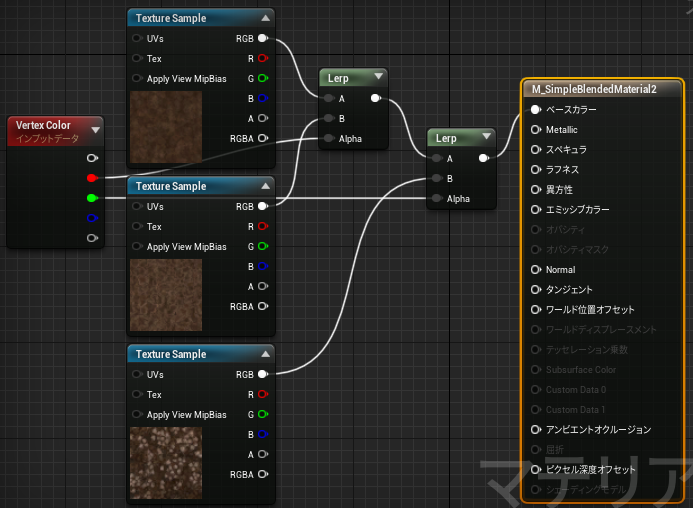

3つのテクスチャをブレンドするとこんな感じ
図は緑チャンネルで3つめのテクスチャを指定した例です。
f:id:toncrimentan_w:20210116134030p:plain
f:id:toncrimentan_w:20210116134333p:plain

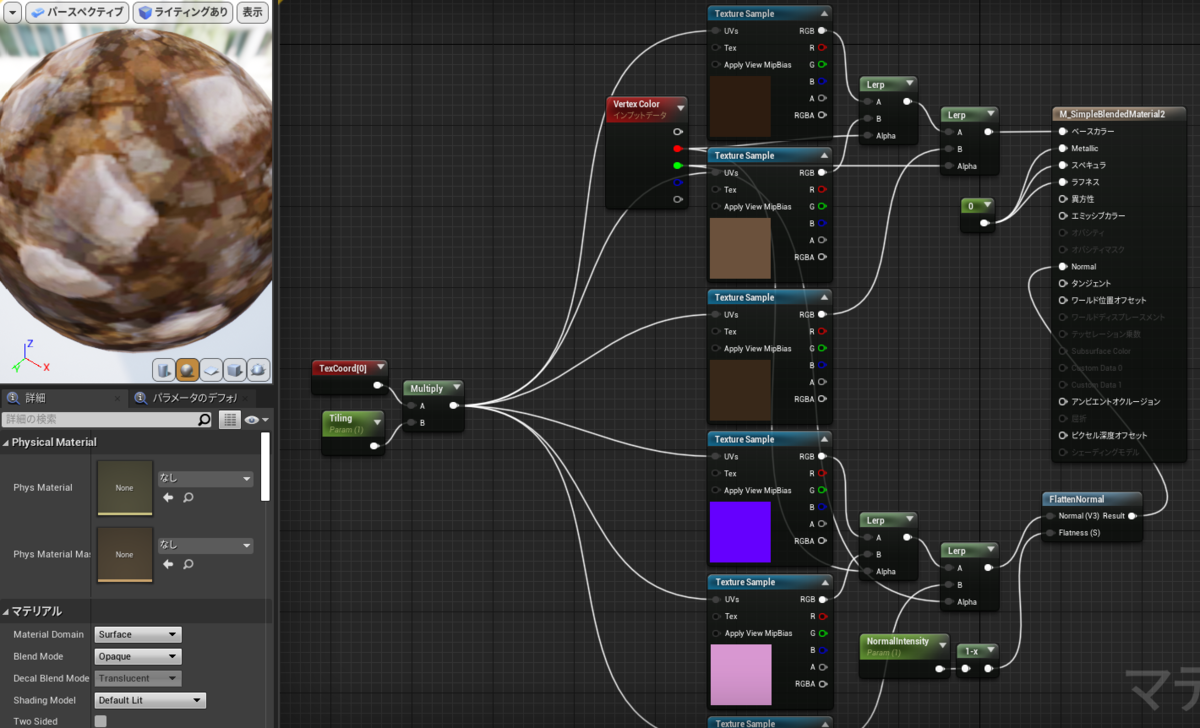

最終的に出来上がったマテリアル
f:id:toncrimentan_w:20210116134228p:plain
f:id:toncrimentan_w:20210116134300p:plain



できたもの
youtu.be



頂点カラーでテクスチャをブレンドする方法が理解できた。
